| Información General | |
|---|---|
| Nombre | Sensor de Inclinación |
| Nombre Comercial | TILT/SW-520D |
| Tipo | Digital |
| Tinkercad | Sensor de inclinación |
| Chip | LM393 |
Introducción Funcional

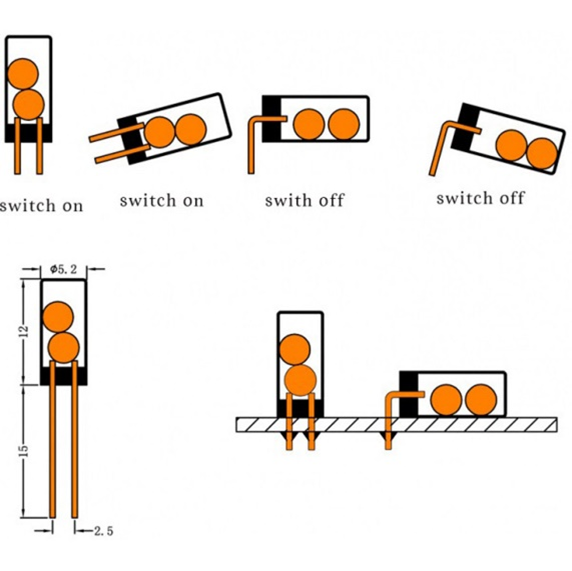

El sensor de inclinación (Fig.1) SW-520D permite detectar la inclinación al hacer corto entre dos terminales. Su funcionamiento radica en hacer contacto permitiendo el paso de la corriente y cerrar el contacto exactamente igual que si fueran un interruptor (Y de hecho se manejan igual) pero que a partir de un cierto ángulo de inclinación dejan de hacer contacto y abren el contacto. Para estabilizar la señal leída por el Sistema Embebido el Kit de sensor de inclinación posee un comparador LM393 (Fig.2).
Modo de uso
Para saber si se detecta o no una inclinación se debe utilizar la función digitalRead(PIN_SENSOR_INCLINACIÓN) ante la cual se puede recibir dos valores:
- HIGH: Se detecta una inclinación.
- LOW: No se detecta una inclinación
Especificaciones Técnicas
| Voltaje de Operación: | 12V DC. |
|---|---|
| Resistencia al contacto: | Menor a 10 Ohms. |
| Resistencia abierto: | Mayor a 10 MOhms. |
Diagrama de Conexión
Ejemplo en Código
Referencias Externas
| Características: | https://leantec.es/tienda/modulo-ldr-fotoresistencia-sensor-luz-lm393/ |
| Ficha técnica Sensor (Inglés): | (Local) |
| https://cdn-learn.adafruit.com/downloads/pdf/tilt-sensor.pdf | |
| Manual de uso (Inglés): | (Local) |
| https://components101.com/sites/default/files/component_datasheet/Tilt%20Sensor%20Datasheet.pdf | |
| Ficha técnica Chip LM393 (Inglés): | (Local) |
| https://pdf1.alldatasheet.es/datasheet-pdf/view/618369/TI1/LM393-N.html |
